تحلیل مهندسی لوله‌های پلی‌اتیلن بر اساس رده‌های فشاری PN

بررسی تخصصی SDR، ضخامت جداره و وزن واحد طول

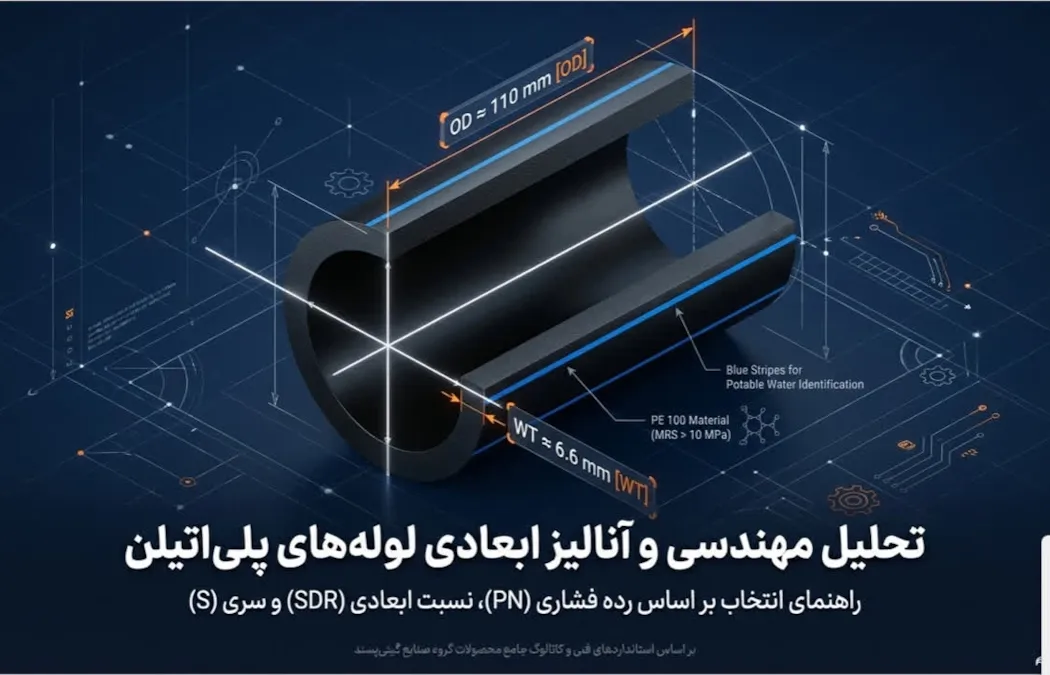

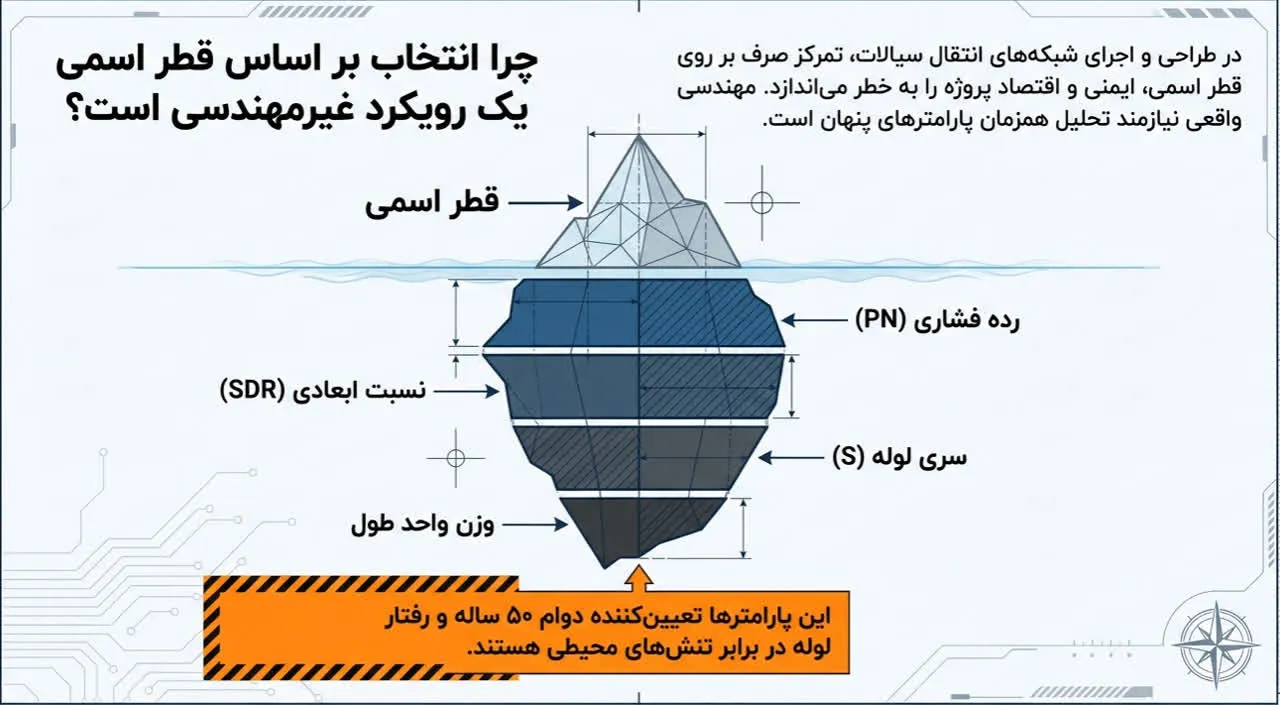

در طراحی و اجرای شبکه‌های انتقال سیالات، انتخاب لوله پلی‌اتیلن صرفاً بر مبنای قطر اسمی، رویکردی غیرمهندسی محسوب می‌شود. پارامترهایی نظیر رده فشاری (PN)، نسبت ابعادی (SDR)، سری لوله (S)، ضخامت جداره و وزن واحد طول نقش تعیین‌کننده‌ای در ایمنی، دوام و اقتصاد پروژه دارند.

جداول فنی ارائه‌شده در کاتالوگ جامع محصولات گروه صنایع گیتی‌پسند، یکی از معتبرترین مراجع صنعتی کشور در حوزه لوله‌های پلی‌اتیلن است که مبنای طراحی بسیاری از پروژه‌های آبرسانی، کشاورزی و صنعتی قرار می‌گیرد. این مقاله با رویکردی کاملاً مهندسی و تحلیلی، به بررسی دقیق این جداول و تفسیر فنی آن‌ها می‌پردازد.

مفهوم رده فشاری PN در لوله‌های پلی‌اتیلن

PN (Pressure Nominal) بیانگر حداکثر فشار کاری مجاز لوله در دمای مرجع 20 درجه سانتی‌گراد و طول عمر طراحی 50 ساله است. این پارامتر به‌صورت مستقیم از خواص مکانیکی ماده اولیه و هندسه لوله تبعیت می‌کند.

عوامل مؤثر بر PN

• گرید مواد اولیه (PE80 یا PE100)
• نسبت ابعادی SDR
• ضخامت جداره لوله
• سری لوله (S)

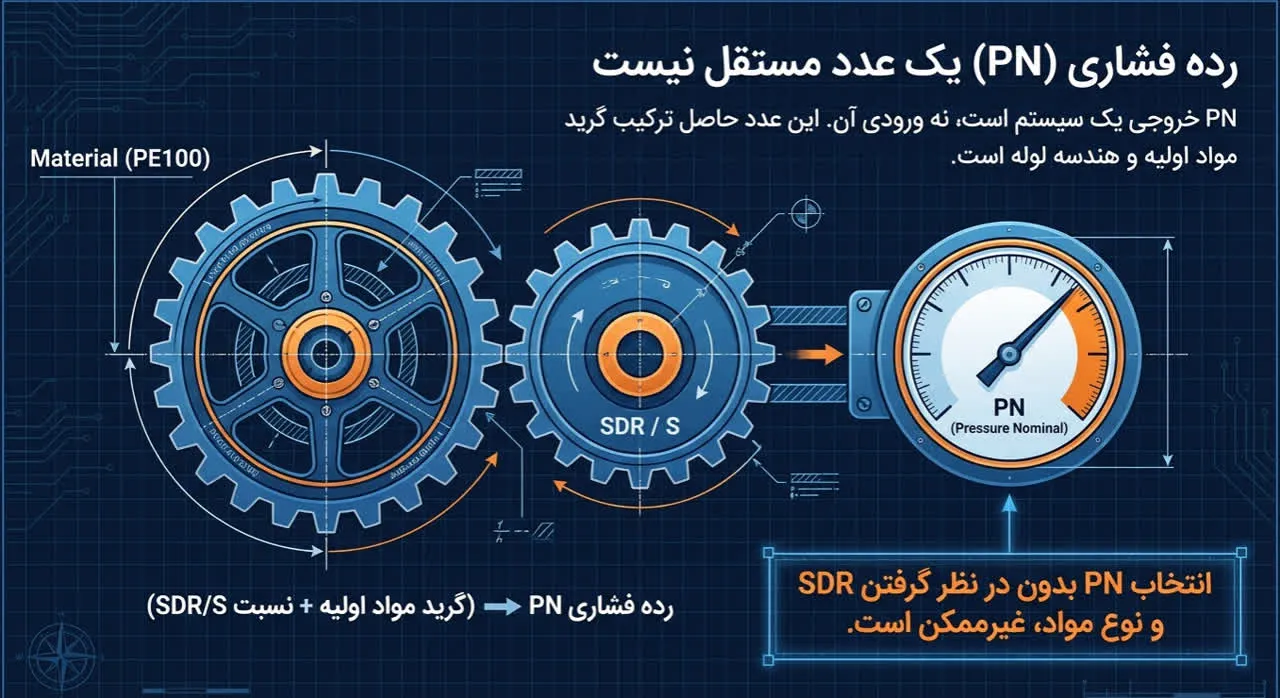

به همین دلیل، PN یک عدد مستقل نیست و همواره باید در کنار SDR و گرید ماده تحلیل شود.

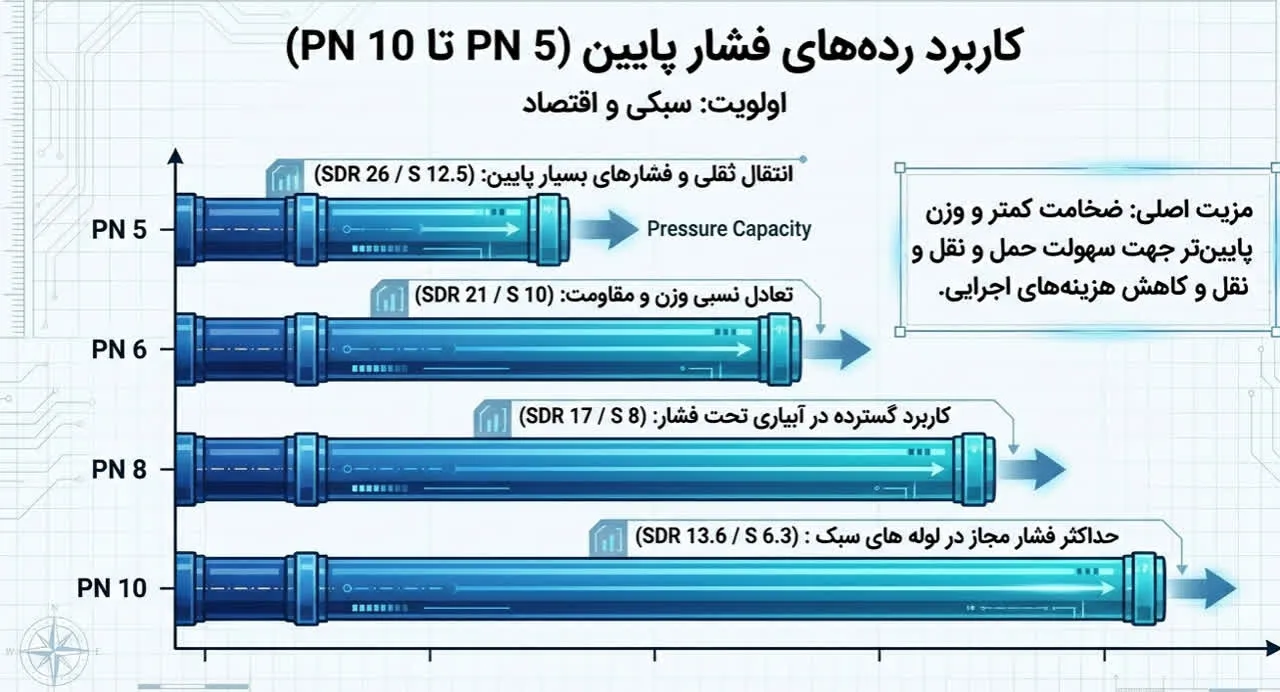

بررسی رده‌های فشاری پایین (PN 5، PN 6، PN 8، PN 10)

لوله‌های سبک – SDR 26، SDR 21، SDR 17 و SDR 13.6

رده‌های فشاری پایین عمدتاً در سیستم‌های کم‌فشار مورد استفاده قرار می‌گیرند. مطابق جداول کاتالوگ گیتی‌پسند، این رده‌ها دارای ضخامت جداره کمتر و وزن واحد طول پایین‌تری هستند که موجب سهولت حمل و کاهش هزینه اجرا می‌شود.

با افزایش PN در این بازه، ضخامت جداره افزایش یافته و تغییر شکل لوله تحت فشار داخلی کاهش می‌یابد.

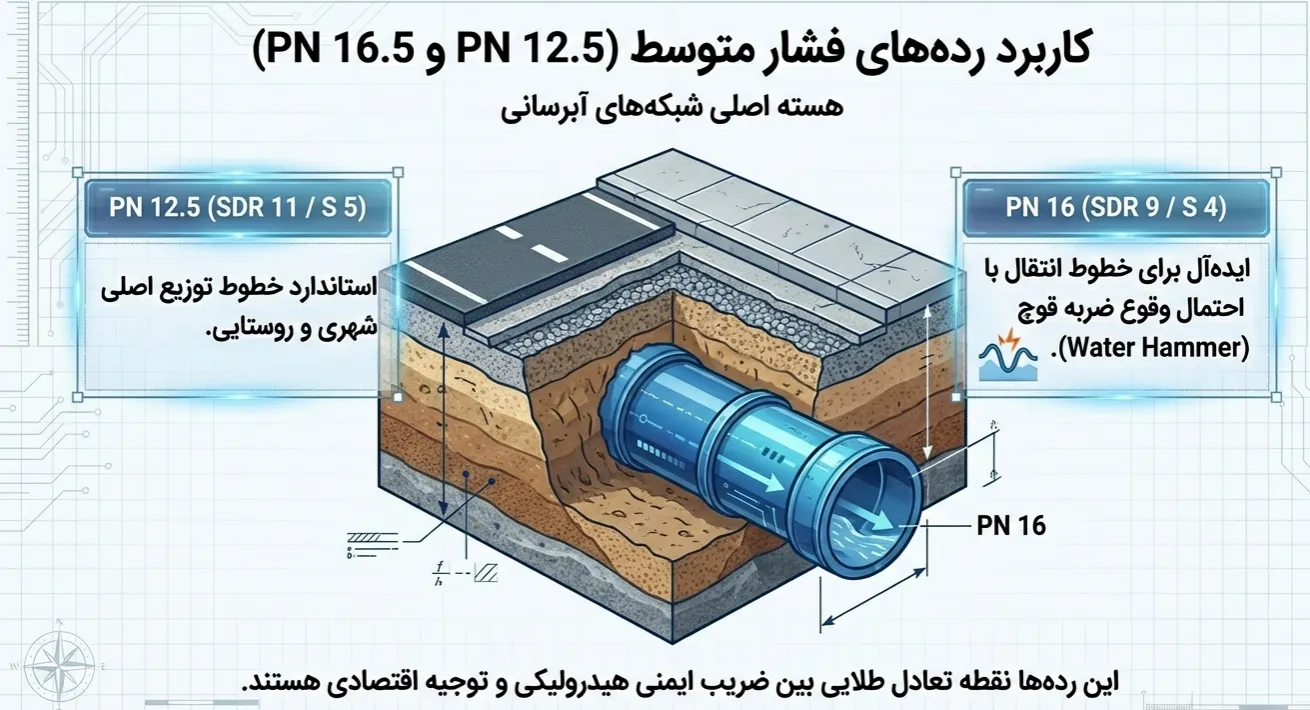

بررسی رده‌های فشاری متوسط (PN 12.5 و PN 16)

SDR 11 و SDR 9 – هسته اصلی شبکه‌های آبرسانی

رده‌های PN 12.5 و PN 16 پرکاربردترین کلاس‌های فشاری در پروژه‌های آبرسانی شهری و روستایی محسوب می‌شوند. این لوله‌ها توان تحمل فشار بالا همراه با ضریب ایمنی مناسب را دارند.

بر اساس داده‌های وزنی ، در قطرهای یکسان، افزایش کلاس فشاری باعث افزایش وزن هر متر لوله می‌شود که باید در محاسبات سازه‌ای و اجرایی لحاظ گردد.

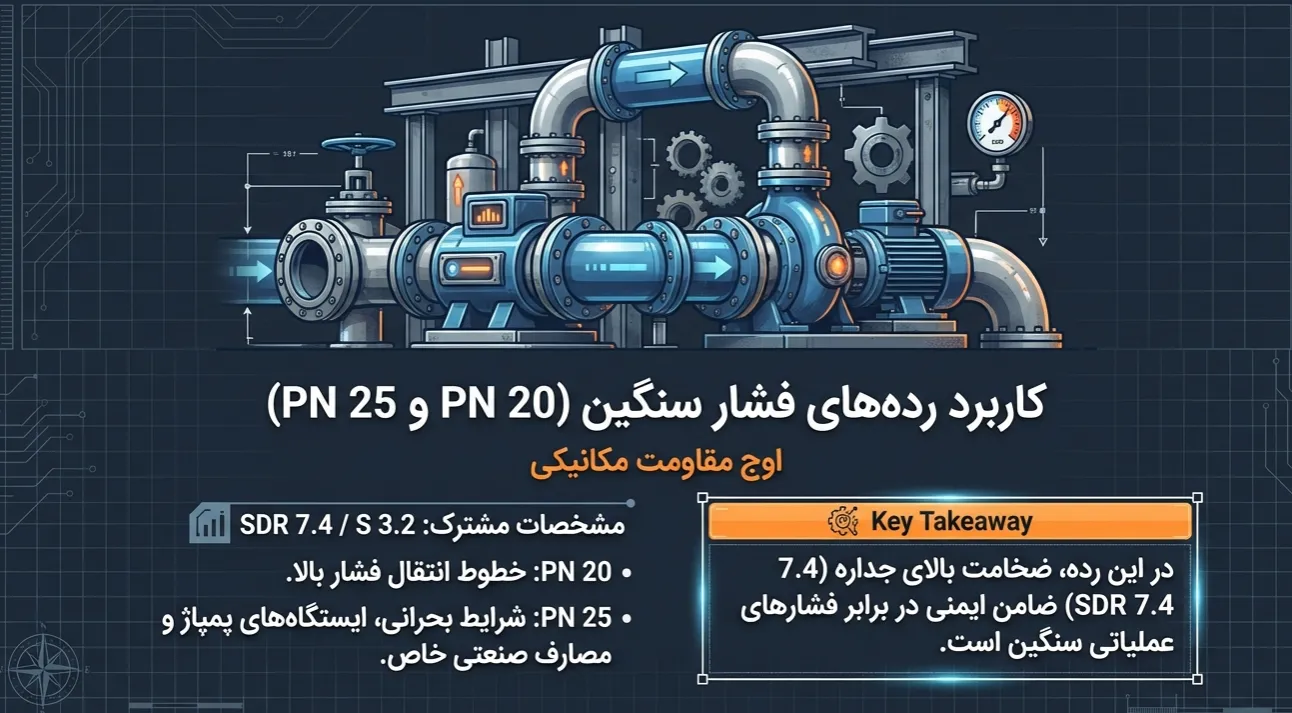

بررسی رده‌های فشاری سنگین (PN 20 و PN 25)

SDR 7.4 – لوله‌های فشار قوی

این رده‌ها بالاترین سطح مقاومت فشاری در لوله‌های پلی‌اتیلن را فراهم می‌کنند و در خطوط انتقال اصلی، ایستگاه‌های پمپاژ و کاربردهای صنعتی استفاده می‌شوند.

ضخامت بالا و وزن بیشتر این لوله‌ها در ازای افزایش ایمنی و طول عمر شبکه کاملاً توجیه‌پذیر است.

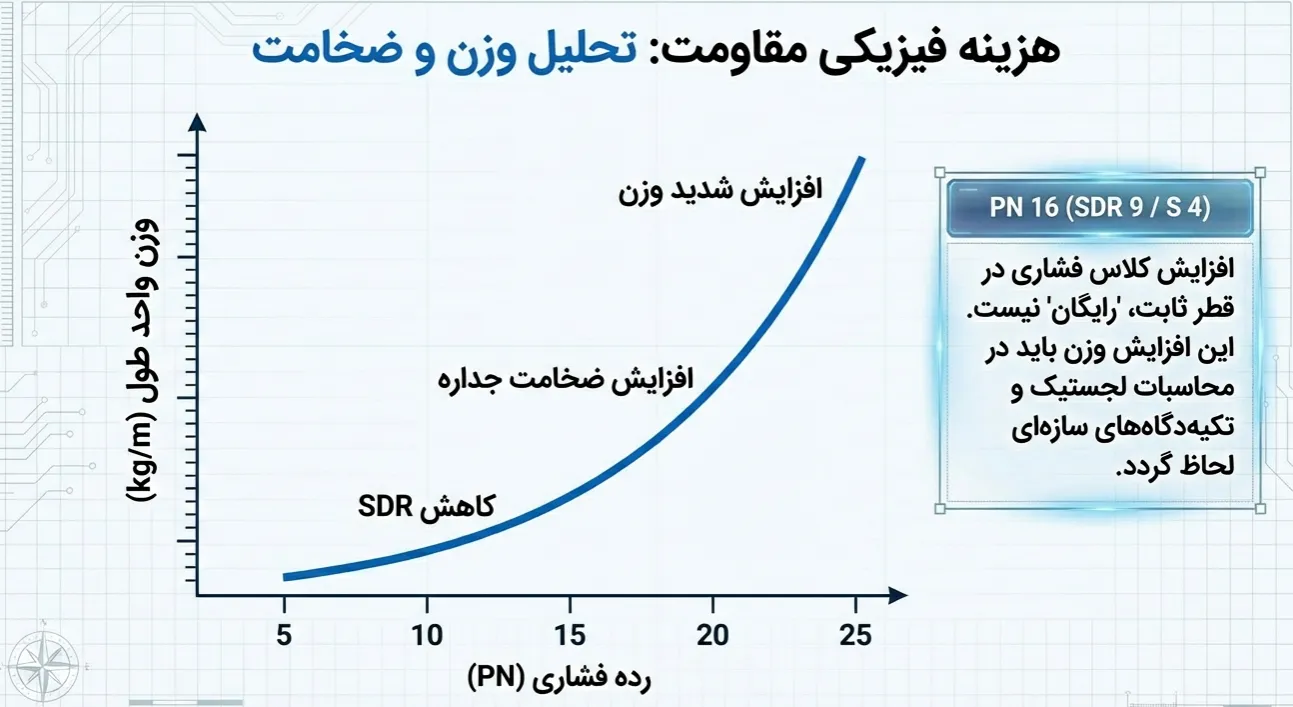

ارتباط SDR، ضخامت و وزن واحد طول

• کاهش SDR باعث افزایش ضخامت جداره می‌شود
• افزایش ضخامت منجر به افزایش وزن هر متر لوله می‌گردد
• افزایش وزن، مقاومت فشاری و پایداری لوله را افزایش می‌دهد

این رابطه اساس انتخاب مهندسی لوله پلی‌اتیلن در پروژه‌هاست.

توضیح کامل و مهندسی گرید PE در لوله‌های پلی‌اتیلن

تعریف علمی پلی‌اتیلن مورد استفاده در لوله

پلی‌اتیلن مورد استفاده در تولید لوله‌ها از نوع پلی‌اتیلن سنگین (HDPE) است که به‌وسیله پلیمریزاسیون گاز اتیلن و با کنترل دقیق ساختار مولکولی تولید می‌شود.

اما تمام HDPEها کیفیت یکسانی ندارند و تفاوت آن‌ها ناشی از موارد زیر است:

• وزن مولکولی متوسط و توزیع آن
• میزان و نوع شاخه‌های جانبی (Branching)
• نوع کوپلیمر (بوتن، هگزن یا اکتن)
• دانسیته ماده
• مقاومت در برابر ترک‌های تنشی بلندمدت

گرید PE چیست و چگونه تعیین می‌شود؟

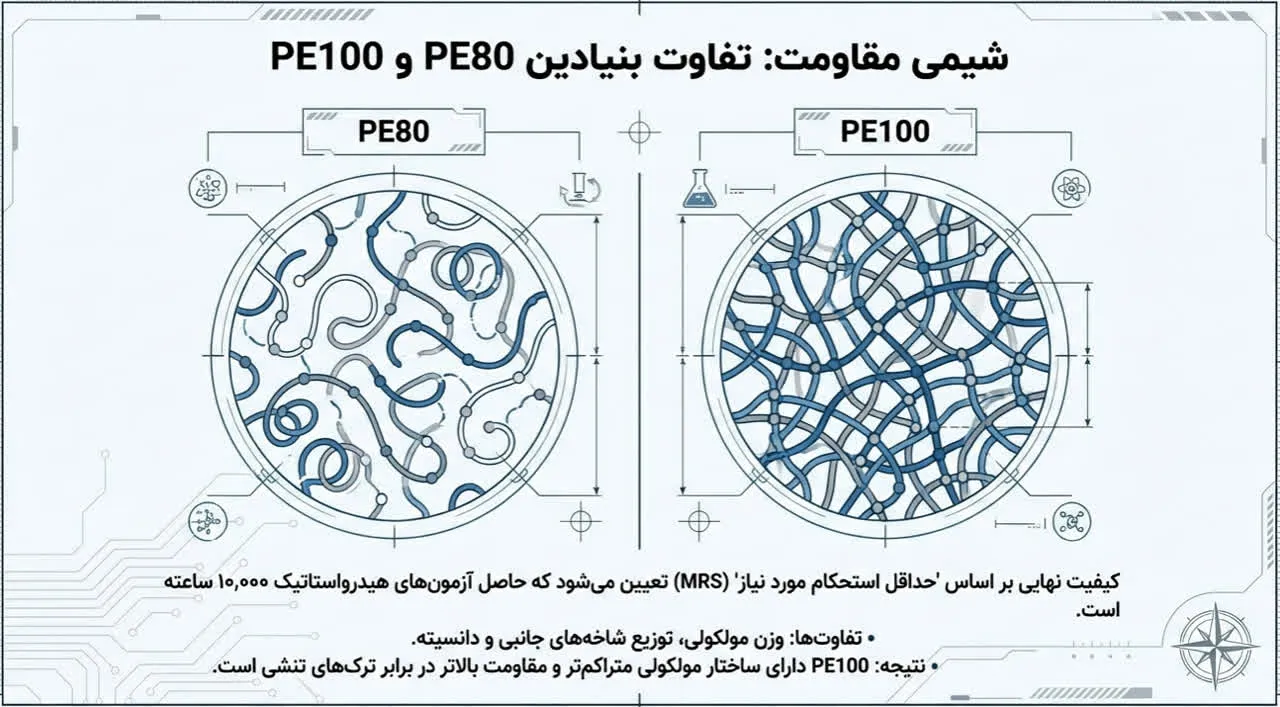

گریدهایی مانند PE80 و PE100 بر اساس حداقل استحکام مورد نیاز (MRS) طبقه‌بندی می‌شوند.

MRS حاصل آزمون‌های بلندمدت هیدرواستاتیک (حداقل 10,000 ساعت) در دماهای مختلف است و نشان‌دهنده رفتار واقعی ماده در طول زمان می‌باشد، نه مقاومت کوتاه‌مدت.

تعریف سری S در لوله‌های پلی‌اتیلن

سری یا S یک پارامتر مهندسی است که ارتباط مستقیم بین SDR و مقاومت فشاری لوله را مشخص می‌کند.

این پارامتر در استاندارد ISO به‌صورت زیر تعریف می‌شود:

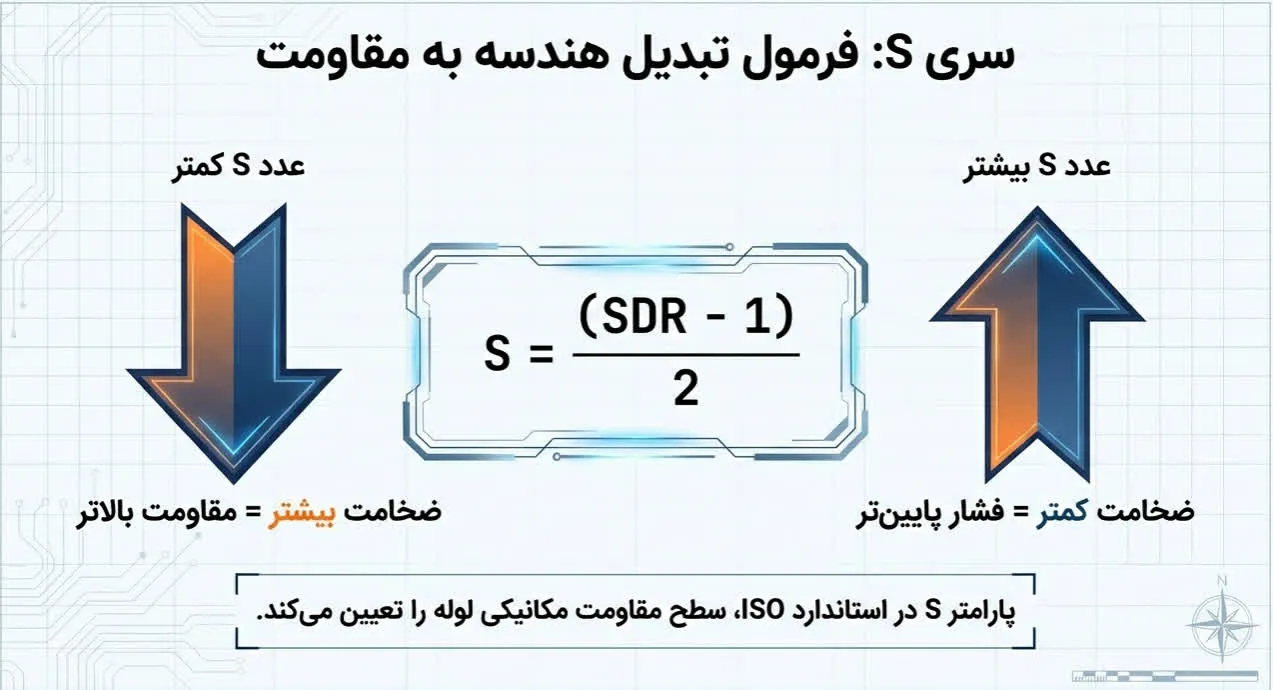

S = (SDR - 1) / 2

به بیان ساده، سری S نشان می‌دهد لوله در چه سطحی از مقاومت مکانیکی قرار دارد.

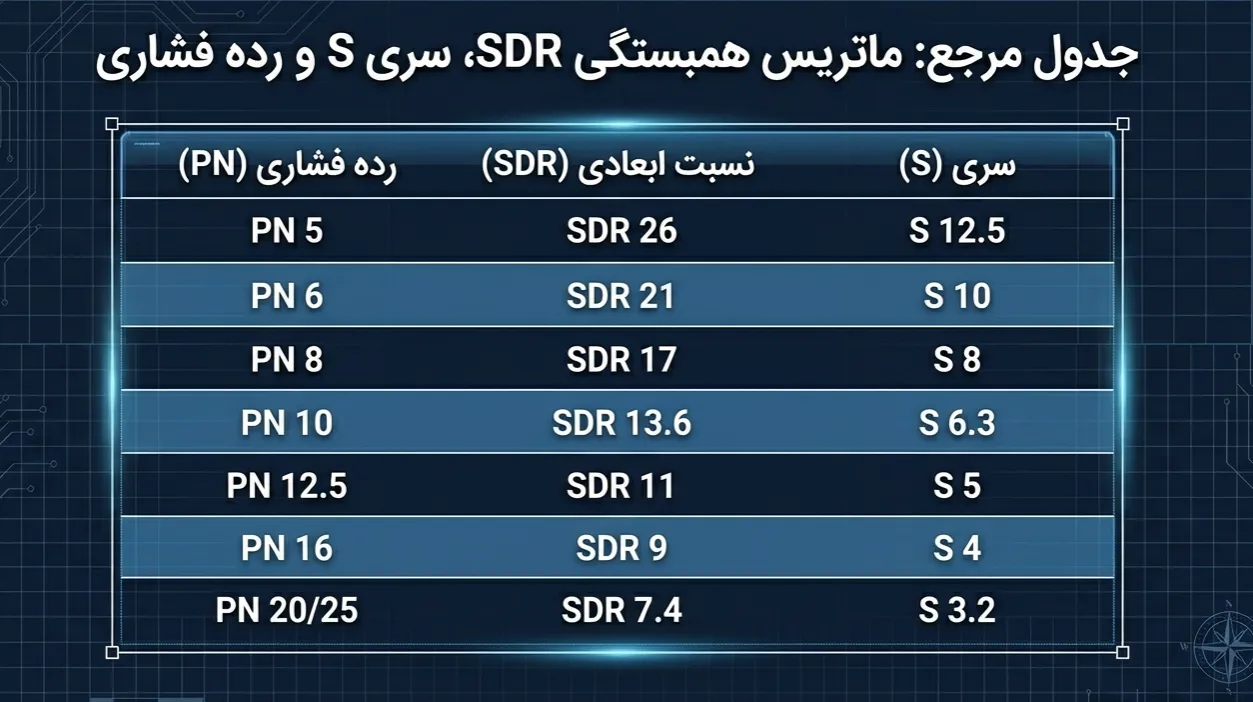

ارتباط سری S با SDR و PN

تحلیل مهندسی سری S

• عدد S کوچکتر → ضخامت بیشتر → مقاومت فشاری بالاتر
• عدد S بزرگتر → ضخامت کمتر → مناسب فشارهای پایین

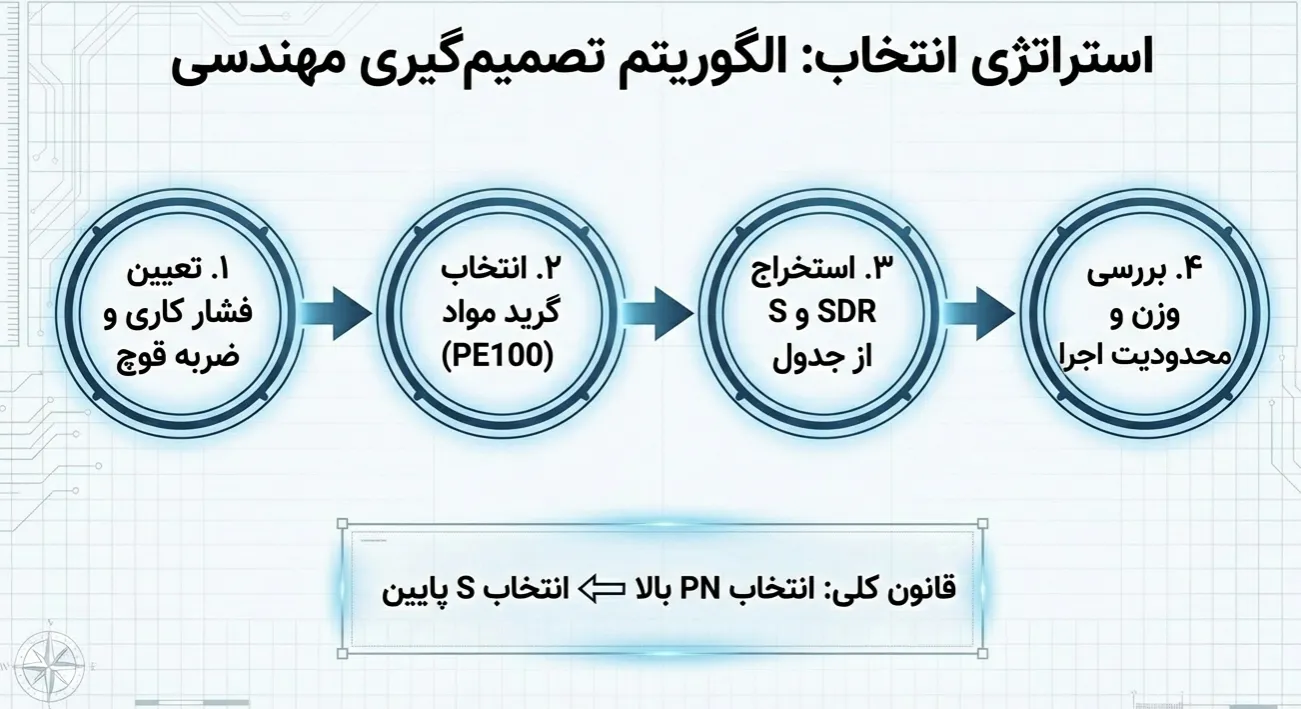

به همین دلیل، در طراحی مهندسی:

• انتخاب PN بالا ⟵ انتخاب S پایین
• انتخاب PN پایین ⟵ انتخاب S بالا
